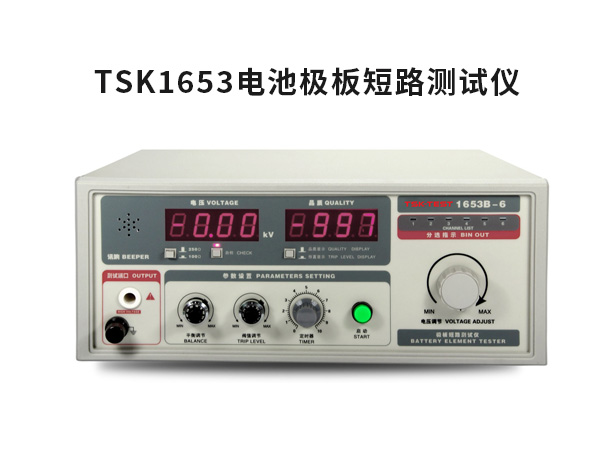

电池极板短路测试仪的工作原理

1. 电阻测量原理：通过给电池极板施加一个已知的小电流（恒流源），然后测量极板两端的电压降。根据欧姆定律\(R = \frac{V}{I}\)（其中R为电阻，V为电压降，I为电流），计算出极板间的电阻值。如果极板存在短路情况，其电阻值会远低于正常状态下的电阻值（理想情况下，短路时电阻接近零）。当测量到的电阻值低于设定的阈值时，测试仪就会判断电池极板存在短路故障。
2. 电压检测原理：在电池处于开路状态（不接入负载）下，测量不同极板之间的电压。正常情况下，各个极板之间由于化学物质的作用，会存在一定的电位差。如果极板之间发生短路，它们之间的电位差会显著减小甚至变为零。测试仪通过比较测量到的电压值与正常电压范围，来判断是否存在短路情况。例如，对于铅酸蓄电池，正常极板之间会有特定的电压区间，如果测量值不在这个区间内，就可能存在短路。
3. 电桥原理：利用惠斯通电桥或其他类型的电桥电路。将电池极板接入电桥的一个臂中，通过调节电桥的其他臂的电阻等参数，使电桥达到平衡状态。当极板存在短路时，电桥的平衡被破坏，电桥输出端会产生一个不平衡电压信号。测试仪对这个不平衡电压信号进行检测和处理，根据其大小和方向来判断极板是否短路以及短路的程度。
4. 电流感应原理：使用电流互感器或其他电流感应装置，检测电池极板在充电或放电过程中的电流分布情况。正常情况下，电流应该按照设计的路径在极板和电路中流动。如果极板存在短路，会导致电流分布异常，部分电流会绕过正常路径而在短路点形成回路。通过检测这种异常的电流分布，测试仪可以判断出电池极板存在短路故障。
5. 高频检测原理：向电池极板施加一个高频信号，然后测量极板对高频信号的响应。正常的极板和存在短路的极板对高频信号的阻抗特性不同。存在短路的极板会使高频信号的反射、传输等特性发生变化。测试仪通过分析这些变化，来判断电池极板是否短路。例如，利用高频信号的反射系数等参数的变化来识别短路情况。

这些原理在实际的电池极板短路测试仪中可能单独使用，也可能组合使用，以提高检测的准确性和可靠性，更有效地发现电池极板的短路问题。
