高压电机线圈的绝缘问题至关重要，它不仅关系到电机的使用寿命，还对整体的经济效益产生深远影响。线圈，作为高压电机的核心部件，其绝缘性能的优劣直接决定了电机的安全与稳定。在探讨这一问题的过程中，我们不得不关注绝缘材料的选择与性能优化，以确保高压电机能够高效、安全地运行。

高压电机绝缘的演变历程

高压电机的发展，与绝缘材料、结构和工艺的进步密不可分。自1910年首次采用虫胶云母箔卷烘成套管式绝缘以来，高压电机绝缘经历了多次革新。1919年，沥青云母带连续式绝缘开始崭露头角，并经过真空浸胶处理，其性能较套管式有了显著提升。然而，由于沥青的热塑性限制，它难以满足电机容量和电压的持续增长需求。

随着研究的深入，四十年代末，不饱和聚酯胶浸渍云母带被视为一种新型连续式绝缘材料，并在1949年成功应用于大型汽轮发电机上。这种材料的电气、机械和耐热性能相较于沥青有了显著提高。同时，云母带补强材料也从天然纤维转向了有机合成纤维或玻璃纤维织物，使得高压电机绝缘耐热等级从A级跃升至B级。

粉云母的研制与应用进一步推动了高压电机绝缘结构的发展。随着无溶剂低粘度合成树脂的研究深入，改性环氧树脂胶粘粉云母带成为了新的选择。其热态物理性能、电气和机械性能均显示出环氧树脂的优越性。目前，耐热环氧已成为首选，尽管国外某些改性环氧已达到F级，但在大型电机中，仍以B级为主。

各国高压电机的绝缘结构和处理工艺

可概括为以下几种主要方式：
（1）采用多胶云母带进行连续包绕，经过真空干燥后，再进行热压成型（模压或液压）。
（2）同样使用多胶云母带连续包绕，但跳过真空干燥步骤，直接进行热模压成型。
（3）少胶云母带进行连续包绕，随后进行真空浸无溶剂树脂处理，再进行热压成型。
（4）少胶云母带（或白胚带）连续包绕后，进行散线处理，然后整体浸渍无溶剂树脂。

此外，还存在硅橡胶绝缘以及硅橡胶与云母带的混合绝缘。硅橡胶在耐热性、耐寒性、防潮性及抗腐性方面表现卓越，但电气性能和抗撕裂强度相对较弱，因此主要适用于6千伏以下特殊环境运行的高压电机。

对高压线圈绝缘的基本要求

包括以下几点：

首先，绝缘结构必须具备足够的电气强度。在电机运行过程中，会面临大气过电压和操作过电压的冲击，同时还会受到突然短路、长期温度和电压作用、振动和机械应力等多重影响，这些都可能导致绝缘电气强度的下降。因此，在设计和制造过程中，必须确保绝缘结构具有足够的安全系数，以应对这些潜在风险。

其次，绝缘结构应尽可能轻薄。尽管轻薄绝缘结构可能会降低电气强度，但在满足安全要求的前提下，减轻重量、减小体积对于提高电机的整体性能至关重要。

最后，绝缘处理工艺需精湛可靠。无论是采用多胶云母带包绕、真空干燥热压成型，还是其他任何工艺方法，都必须确保处理质量，以实现电机的高效稳定运行。

安全系数的选取至关重要，它涉及到绝缘材料质量的稳定性、工艺水平以及电机的特性等多个方面。目前，一般的安全系数取值范围为7至9倍。对于大型电机而言，其运行可靠性要求更为严格，同时线圈长度较长，在制造和运行过程中会受到较大的机械应力，因此安全系数应相应设置得更高一些。随着工艺技术的进步和绝缘材料质量的不断提升，线圈绝缘所需的安全系数正在呈现逐渐降低的趋势。

此外，对于采用多层组合绝缘结构的线圈，在交变电场的作用下，其各层绝缘的电场强度可按照特定的公式进行计算。
在交变电场的作用下，采用多层组合绝缘结构的线圈，其各层绝缘的电场强度可按照特定公式进行计算。该公式涉及多个参数，包括外施交流电压、各层绝缘厚度、介电系数以及电场强度等。通过这些参数的综合计算，可以准确评估线圈在交变电场下的绝缘性能。

由式（2）我们可以得知，P层所承受的场强Ep与该层绝缘材料的介电系数εp呈反比关系。这意味着，不同的绝缘材料由于其介电系数的差异，会导致其所能承受的场强Ep也不同。为了确保各绝缘层在耐电压方面的安全裕度尽可能相近，我们在选择绝缘结构时，应优先考虑那些Ep与介电系数乘积接近的材料。
此外，绝缘结构在交变电场的作用下会产生介质损耗。尽管这些介质损耗的平均热量并不高，但在某些薄弱环节，热量可能会过度集中。如果这些环节的热量积累超过了其散发的热量，那么绝缘的局部温度就会持续上升。温度的升高又会进一步加剧介质损耗，从而导致绝缘的机电性能迅速恶化，甚至可能引发局部热击穿。因此，在高压电机中，我们必须确保介质损耗始终控制在规定的范围内。

● 优异的抗电晕性

在高压电机运行过程中，其绝缘内部和表面有时会发生电晕现象，这会导致绝缘的老化和腐蚀加速。为了应对这一问题，对于额定电压达到或超过3千伏的发电机，以及超过6千伏的电动机，其线圈都必须采取专门的防电晕措施。虽然对于6千伏的电动机线圈通常无需特别处理，但在恶劣使用环境或大容量电动机的情况下，仍建议进行防电晕处理以确保安全。

● 出色的热老化性能

绝缘结构必须满足产品所设定的耐热等级要求，以确保在长期运行过程中保持其应有的使用寿命。电机绝缘通常被划分为A、E、B、F、H五个不同的耐热等级，而电机绕组绝缘中的最热点温度则必须严格控制，不得超越相应绝缘等级所规定的最高温度，同时需预留5~10℃的安全裕度。若绝缘结构由多种耐热等级的绝缘材料构成，其整体耐热等级则需通过模拟试验和综合评估来确定。

● 抵御机械应力的能力

线圈在电机中扮演着至关重要的角色，其绝缘性能必须能够承受一定的机械应力，以防止破裂或产生有害的变形。由于导线与绝缘材料的膨胀系数存在差异，随着温度的变化，绝缘体将受到张力作用，这种影响在长电机中尤为显著。此外，电磁力也会对线圈端部造成振动，特别是在电机遭受短路、起动和制动电流冲击时，电磁力可能导致线圈变形。因此，对绝缘材料而言，具备一定的弹性和机械强度显得尤为重要。

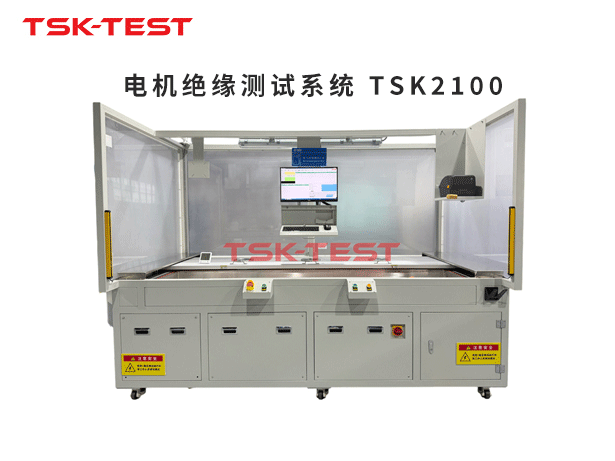

苏州腾斯凯电子科技有限公司研发的电机圈绝缘测试系统TSK2100,主要测试产品的绝缘与耐压，快速找出露铜产品，实现不良品100％
