高压电缆耐压试验怎么做？试验前需要做哪些准备？

高压电缆耐压试验主要是为了检验电缆的绝缘强度。电缆在长期运行过程中，可能会受到电场、机械应力、化学腐蚀、水分侵入等多种因素的影响，导致绝缘性能下降。通过耐压试验，可以提前发现绝缘的薄弱环节和潜在缺陷，确保电缆在额定电压下能够安全可靠地运行，防止电缆在运行过程中发生绝缘击穿等故障，从而保障电力系统的稳定性和供电连续性。

试验类型

交流耐压试验

原理：交流耐压试验是在电缆的绝缘介质上施加高于其额定工作电压的交流电压，模拟电缆在实际运行中可能承受的过电压情况。通常采用串联谐振试验装置进行，通过调节电抗器和电容器的参数，使试验回路在试验频率下达到谐振状态，从而在电缆上产生所需的试验电压。

优点：交流耐压试验更接近电缆的实际运行工况，能够有效检测出电缆绝缘中的局部放电、气隙等缺陷。因为在交流电压作用下，绝缘中的电场分布与实际运行时相似，局部放电等现象更容易被激发和检测出来。

缺点：需要较大的试验设备，对试验场地和电源容量要求较高。例如，对于长距离、大容量的高压电缆进行交流耐压试验时，可能需要较大的试验变压器和电抗器，而且试验过程中可能会对周围的电气设备产生电磁干扰。

直流耐压试验

原理：向电缆施加直流高电压，测量电缆在直流电压下的泄漏电流。根据欧姆定律，在直流电压作用下，电流通过绝缘介质的路径主要取决于绝缘电阻。如果绝缘中有缺陷，如裂缝、受潮部分，泄漏电流会明显增大。

优点：试验设备相对简单，对电源容量要求较低，便于现场操作。对于一些较短的高压电缆或者不具备交流耐压试验条件的情况，直流耐压试验是一种比较方便的检测方法。

缺点：直流电压下电缆绝缘中的电场分布与实际运行中的交流电场分布不同，可能会使一些交流电场下的缺陷无法充分暴露。例如，对于电缆绝缘中的某些局部放电缺陷，在直流电压下可能不会出现明显的放电现象。

试验准备

试验设备准备：

根据电缆的电压等级、长度和试验类型选择合适的试验设备。如进行交流耐压试验时，需要准备串联谐振试验装置，包括试验变压器、电抗器、电容器等；进行直流耐压试验时，需要准备直流高压发生器。同时，还需要配备电压表、电流表、绝缘电阻表等测量设备，用于监测试验电压、电流和电缆的绝缘电阻。

对试验设备进行检查和校准，确保设备性能良好、精度符合要求。例如，检查试验变压器的绕组是否短路、开路，检查电压表、电流表的量程是否合适，校准设备的测量精度等。

电缆准备：

试验前需要对电缆进行外观检查，查看电缆外皮是否有破损、龟裂、变形等情况。如果发现电缆外皮有明显损坏，需要先进行修复或更换。

对电缆进行充分放电，以消除电缆上可能残留的电荷。通常采用接地棒将电缆接地，持续放电一段时间，确保电缆处于完全不带电状态。

对于较长的电缆，可以将其终端头和中间接头打开，检查内部绝缘和接头的连接情况。如果发现接头处有松动、氧化等现象，需要进行紧固和处理。

安全措施准备：

在试验现场设置明显的警示标志，如 “止步，高压危险” 等，防止无关人员进入试验区域。

试验人员必须穿戴好绝缘鞋、绝缘手套等个人防护用品，操作试验设备时要站在绝缘垫上。

试验设备和电缆的接地必须良好，确保在试验过程中发生意外放电时，电流能够安全地导入大地。

试验过程

交流耐压试验过程：

按照试验设备的操作规程，将试验设备与电缆正确连接。连接完成后，检查接线是否牢固，确保没有松动或虚接的情况。

启动试验设备，逐渐升高电压，电压的升压速度一般控制在每秒 1 - 2kV 左右。在升压过程中，密切观察电压表、电流表的读数以及电缆的状态。

当电压升至试验电压后，保持规定的时间（如 1 分钟或 5 分钟，根据具体标准和要求确定）。在保持时间内，持续观察是否有局部放电现象，如听到 “吱吱” 声、看到电缆表面有闪烁的电火花等。

保持时间结束后，逐渐降低电压，降压速度可以稍快于升压速度，但也要平稳。电压降至零后，对电缆进行充分放电。

直流耐压试验过程：

同样先将直流高压发生器与电缆正确连接，检查接线无误后，启动设备。

缓慢升高电压，升压速度一般为每秒 2 - 5kV。在升压过程中，记录不同电压下的泄漏电流值。

当电压升至试验电压后，保持规定的时间（如 15 分钟），记录最终的泄漏电流。一般要求泄漏电流稳定，且不超过规定的允许值。

保持时间结束后，缓慢降低电压至零，然后对电缆进行充分放电。

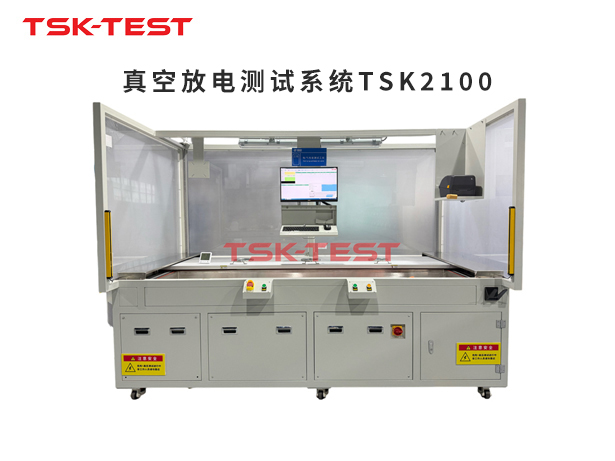

苏州腾斯凯电子科技有限公司研发生产出的新品真空放电测试系统TSK2100，主要测试产品的耐压与绝缘，能够快速找出露铜产品，实现不良品100％管控
