高压线束屏蔽效能测试之测试参数及常见标准

一、高压线束屏蔽效能测试

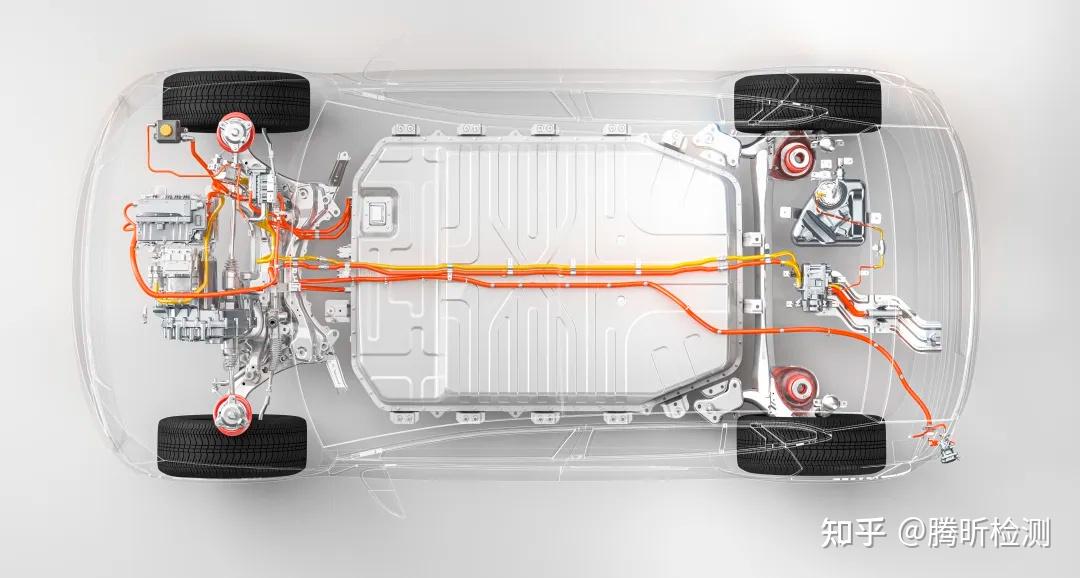

在现代汽车工业中，高压线束的性能直接关系到车辆的安全性和可靠性。基于此，主机厂将线束屏蔽作为必测项目，要求在给定的标准下，对线束的不同参数进行试验。

本篇文章对高压线束的参数及常见测试标准进行介绍，文中出现的标准均为腾昕屏蔽效能测试CNAS认可标准范围。

二、测试参数及标准

一）屏蔽衰减

1、定义

屏蔽衰减是指线束屏蔽层对外部电磁干扰的抑制能力。它反映了线束在高频电磁环境下的屏蔽效果，为馈入电缆的功率P1和辐射到外部的峰值功率P2的比值的对数。

屏蔽衰减值越高，说明线束的抗干扰能力越强。

2、测试方法及标准

a. 三轴室法（IEC 62153-4-15:2024 9）：通过三轴室模拟高频电磁场，测量线束的屏蔽效能。

b. 管中管法（IEC 62153-4-7:2021 9）：在特定频率范围内，通过管状结构测量屏蔽衰减。

c. 屏蔽衰减测量法（IEC 62153-4-4:2015）：适用于频率高达3GHz及以上的屏蔽衰减测量，确保线束在高频环境下的性能。

二）转移阻抗

1、定义

转移阻抗是指线束屏蔽层在电磁干扰下，内部导体与外部屏蔽层之间的阻抗特性。它反映了屏蔽层对电磁干扰的传导能力，转移阻抗越低，说明屏蔽层的抗干扰能力越好。

2、测试方法及标准

a. 三轴室法（IEC 62153-4-15:2024 10）：通过三轴室测量线束的转移阻抗。

b. 管中管法（IEC 62153-4-7:2021 8）：在特定频率范围内，测量线束的转移阻抗。

三）表面转移阻抗

1、定义

表面转移阻抗是指线束屏蔽层表面在电磁干扰下的阻抗特性。它反映了屏蔽层表面对电磁干扰的抑制能力，是一根电气长度短的均匀电缆在外回路(环境)感生的纵向电压(U,)与在内回路(电缆)中的电流(I)之比，或反之。

表面转移阻抗越低，说明屏蔽层表面对电磁干扰的抑制效果越好。

2、测试方法及标准

a. 三同轴法（IEC 62153-4-3:2024）：通过三同轴结构测量线束表面的转移阻抗。

b. 线注入法（IEC 62153-4-6:2017）：通过线注入法模拟电磁干扰，测量表面转移阻抗。

c. T/CSAE 189 - 2021：中国汽车工程学会制定的标准，专门针对表面转移阻抗的测量。它结合了中国市场的实际需求，确保线束在复杂电磁环境中的稳定性。

三、总结

高压线束的测试参数和标准是确保车辆电气系统安全可靠运行的关键。通过屏蔽衰减、转移阻抗和表面转移阻抗的测试，可以有效评估线束的性能，确保其在各种复杂环境下的稳定性和安全性。
