矢量网络分析仪 与 阻抗分析仪

2、矢量网络分析仪

是把 被测设备当成双端口网络。考虑波传播的时间过程中，反射与透射的过程。主要测试其四个网络参数(S参数）激励源因为有正反向，所以有两个激励源，甚至包含线状态也可以有外部供电等。通常给出反射阻抗曲线，损耗曲线。

通常用于通讯，射频电缆测量，天线，传输线路阻抗变化缺陷，运放特性，通讯混频器等部件测量。

网络分析仪的接入测量元件，需要使用力矩扳手，不良的安装导致端面反射。使用前需要用开路、短路、匹配电阻等进行校准之后来消除系统误差，之后进行测量。

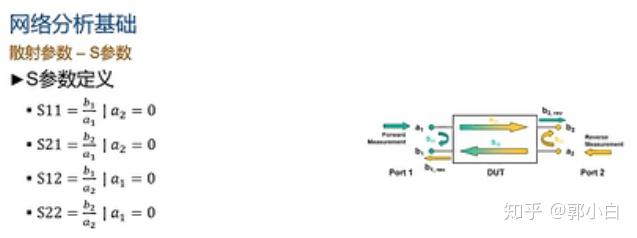

（1）s11=反射波/入射波,s12=透射/入射。s22另外一端的反射。

$�11=\frac{{�}_2-{�}_0}{{�}_2+{�}_0}$s11=\frac{Z_2-Z_0}{Z_2+Z_0} ,Z0为前端的阻抗，Z2为设备阻抗。

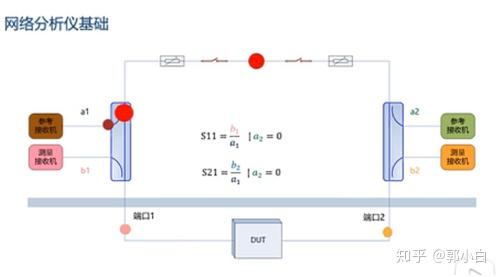

（2）这个信号图显示了，输入源信号测量，输入反射的测量，透射信号的测量。设备内部被测设备两端包含有定向耦合器。这样才可以把入射波和反射波分离单独测量。

（3）也可以进行时域反射波图显示：

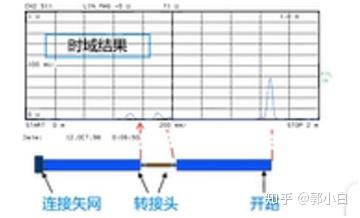

这个是对一个包含了转接头的电缆的测量时域显示，可以看到末端反射时间，中间接头反射。显然可以测量电缆长度，及故障定位。虽然时域信号是通过反傅里叶变换得到，应该在时域也具有极高的采样率。
