概述 (OVERVIEW)

TSK9920绝缘电阻测试仪是一款测试元器件和设备绝缘电阻的仪器。使用恒压测试法，电压输出范围25~1000V，最大输出电流1.8mA。同时拥有接触异常检测功能和短路异常测试功能，最快测试时间高达50mS。

特性 (FEATURES)

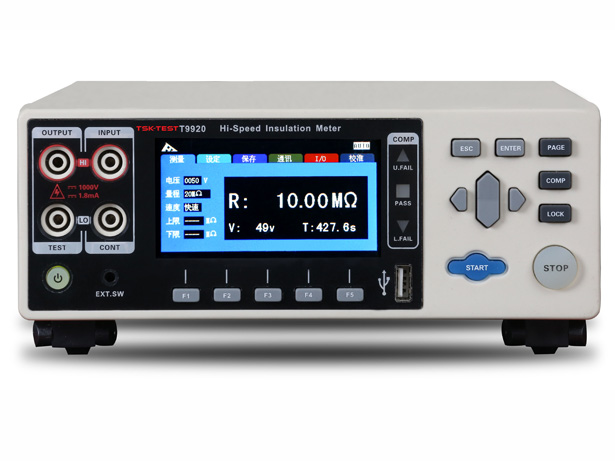

TSK9920绝缘电阻测试仪

● 测试高压源采用开关电源原理实现，最大恒流1.8mA输出，电压调节范围25~1000V，步进1V
● 测试速度快，最小测试周期仅需50mS
● 独有的异常检测功能，仪器能检测测试线异常和被测物件接触异常情况，避免开路误判
● 短路检测功能，能够有效检测出短路情况，避免直接施加高压击穿瑕疵产品导致误判
● 自动放电，测试结束后仪器自动放电，采用无触点恒流放电，快速、高效、可靠
● 外部I/O接口，模拟输出接口，LAN接口，RS232接口
● 双击触发，为防止误触发导致高压电击事故，可以设置双击动作触发测试
● 模拟量输出，仪器的模拟量输出口，用模拟量输出结果，每次测试完成后，输出0~4V模拟电压
● 值相对应于测试结果。电压输出具有两种类型，一种是全量程输出，一种是分量程输出

规格(SPECIFICATION)

型号	TSK9920
显示	3.5英寸 TFT-LCD显示
测试参数	绝缘电阻
测量范围	0.1~9999ΜΩ(5个量程)
基本精度	±2% rdg. ±5 dgt.
测试电压	10V~1000V;1,8mA
测试速度	50ms(快速) /500ms(慢速)
链接异常	显示 “ContHi”“ContLo”“ContHL”
短路异常	显示 “SHORT”
量程超限显示	量程下超“UNDE.F”量程上超“OVER.F”
放电电流	12mA恒流放电
比较器	PASS/L.FAIL/U.FAIL
数据保存	可记录10组面板保存数据
触发器	内部触发, I/O触发，手动触发，总线触发
I/O接口类型	可设置为PNP或者NPN
接口	外部I/O接口，模拟输出接口，LAN接口，RS232接口
电源	电压:100V-250V AC 频率:50Hz-60Hz
尺寸	325mm215mm96mm（LWH），2KG
附件	TSK9921、PB36头、TSK9800、电源线
