直流电阻测试仪

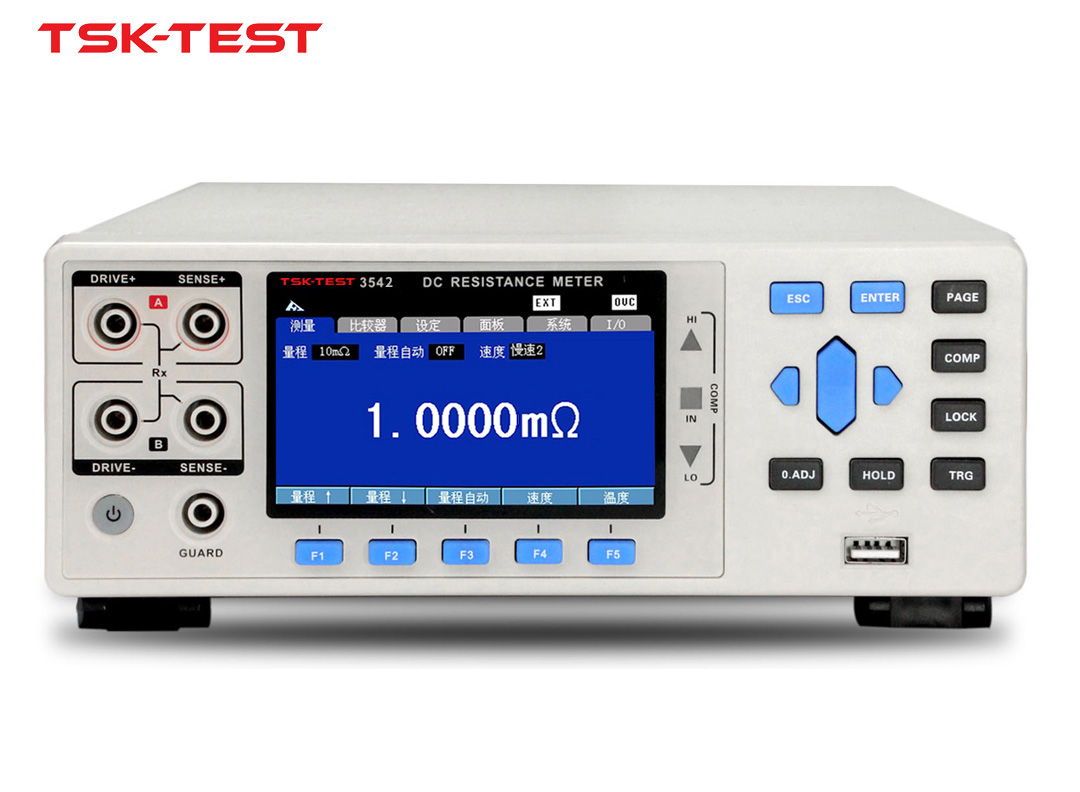

产品名称TSK3542多路电阻测试仪（12路/24路）
发布日期2020/10/20
点击数858
简述：
产品详情
概 述 (OVERVIEW)
TSK3542多路电阻测试仪是和普科技全新推出的一款高精度电阻测试仪，测试方式可切换两线或者四线，可以实现两线48路电阻测试和四线24路电阻测试。基于经典型号TSK3542电阻仪完全相同的电路设计，仪器抗干扰性能突出，非常适合配套自动化设备完成自动测试。
特 性 (FEATURES)
TSK3542多路电阻测试仪既可以单路测试又可以多路测试； 测试线两线四线可切换模式，两线单卡24路，四线单卡为12路；两线双卡48路，四线双卡为24路； 多通道测试，最多四端子24处测试。
● 具有热电势补偿功能（OVC)
● 低功率电阻测量
● 具有自动测试功能
● 测试线异常检测
● 具有自动测试功能
● 外部I/O接口，LAN接口，RS232接口，特别适合配套自动化设备完成自动测试
规格(SPECIFICATION)
|
型 号 |
TSK3545 |
TSK3542 |
|
显 示 |
3.5英寸TFT-LCD |
|
|
测试参数 |
直流电阻 |
|
|
分辨率 |
0.01μΩ |
0.1μΩ |
|
测试范围 |
[LP OFF时]量程10mΩ~1000MΩ，12档切换 |
10mΩ~10MΩ，9档切换 |
|
测试电流 |
DC 1A~1μA以下，[LP ON 时]DC 1mA~5μA |
DC 1A-0.5uA |
|
测量精度 |
±0.01%rdg.±0.001%f.s. |
|
|
测试速度 |
快速2.2ms,中速(50Hz:21ms,60Hz:18ms),慢速1(102ms)慢速2(202ms) |
|
|
量 程 |
10mΩ/100mΩ/1000mΩ/10Ω/100Ω/1000Ω/10kΩ/ |
20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/ |
|
信号源 |
1A DC ;DC:5.5V |
|
|
温 度 |
范围:-10℃~99.9℃;精度:± 0.50℃ |
范围：-10℃~60℃ 精度:1℃ |
|
湿度范围 |
23℃，80RH以下 |
|
|
校 正 |
全量程内短路清零 |
|
|
比较器 |
10档分选；实现HIGH/IN/LOW 分选 |
|
|
内部数据保存 |
搭配电脑软件记录测试数据 |
|
|
触发器 |
内部触发,I/O触发，手动触发，总线触发 |
|
|
其他功能 |
测试线异常检测(详情见产品说明书） |
|
|
接 口 |
外部I/O接口，模拟输出接口，LAN接口，RS232接口 |
外部I/O接口，LAN接口，RS232接口 |
|
电 源 |
电压:100VAC~256VAC；频率：50Hz~60Hz；额定功率：15VA |
|
|
尺寸与重量 |
325mm*215mm*96.5mm；重量：2kg |
|
|
附 件 |
TSK9348、PB36头、TSK9344、TSK9800、电源线、TSK934X-12 |
|
应 用 (APPLICATION)
TSK3542多路应用于三相马达线圈的测量；连接器、线束的检查；继电器触点的检查；电池端子熔接部分的检查
规格选型表
|
型 号 |
通 道 |
产品类型 |
测量范围 |
分辨率 |
显示位数 |
|
TSK3545 |
单路 |
标准型 |
10mΩ~1000MΩ |
0.01μΩ |
6位半 |
|
TSK3542 |
经济型 |
|
|
|
|
|
TSK3542-12H |
12路 |
功能型 |
|||
|
TSK3542-24H |
24路 |
功能型 |
TSK3542多路电阻测试仪
