直流电阻测试仪

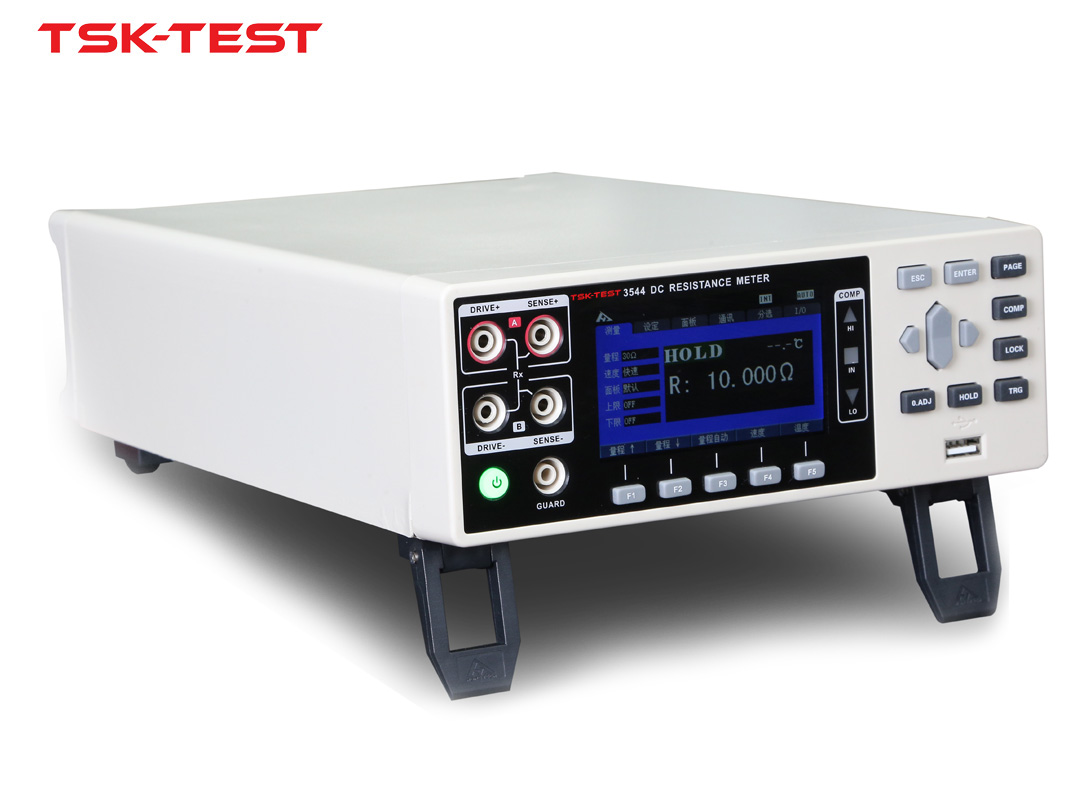

产品名称TSK3544多路直流电阻测试仪（12路/24路）
发布日期2020/10/20
点击数797
简述：
产品详情
概 述 (OVERVIEW)
TSK3544多路直流电阻测试仪是多通道测试，测试方式可切换两线或者四线，可以实现两线48路电阻测试和四线24路电阻测试。基于经典型号TSK3544电阻仪完全相同的电路设计，仪器抗干扰性能突出，非常适合配套自动化设备完成自动测试。
特 性 (FEATURES)
TSK3544多路电阻测试仪既可以单路测试又可以多路测试； 测试线两线四线可切换模式，两线单卡24路，四线单卡为12路；两线双卡48路，四线双卡为24路； 多通道测试，最多四端子24处测试
● 多通道测试，最多四端子24处测试
● 丰富的接口适用于自动化设备
● 300mA电流测试
● 具有自动测试功能
● TSK3544-12/24H能够保障测试精度， 0.1μΩ~3.3MΩ的测试范围，0.02%的
基本精度可以满足大多数的电阻测试应用场合
规格选型表
|
型 号 |
通 道 |
适用方式 |
量 程 |
精度 |
|
TSK3548 |
单路 |
手持式 |
|
|
|
TSK3544 |
|
|||
|
TSK3544-12H |
12路 |
|||
|
TSK3544-24H |
24路 |
应 用 (APPLICATION)
TSK3544单路可应用于各种中、高、低值电阻器；各种开关接触电阻；接插件接触电阻；继电器线包和触电电阻；变压器，电感器，电机，偏转线圈绕线电阻；导线电阻；车、船、飞机的金属铆接电阻， 印刷版线条和孔化电阻等。
TSK3544多路应用于三相马达线圈的测量；连接器、线束的检查；继电器触点的检查；电池端子熔接部分的检查。
规格(SPECIFICATION)
|
型 号 |
TSK3548 |
TSK3544 |
|
显 示 |
4.3英寸VDF屏显示 |
3.5英寸TFT-LCD |
|
测试参数 |
直流电阻、温度 |
|
|
基本精度 |
0.1%±10读数(3mΩ,30mΩ,3MΩ),0.05%±4读数(300kΩ),0.02%±2读数(其它量程)） |
|
|
分辨率 |
0.1μΩ |
|
|
量 程 |
3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ |
|
|
测试速度 |
5次/秒（平均次数可选） |
快速(50HZ:21ms;60HZ:18ms),慢速(200ms) |
|
信号源 |
1A DC |
1A DC ；DC：5.5V |
|
温 度 |
范围：-10℃~60℃ 精度：±1℃ |
|
|
校 正 |
全量程内短路清零 |
|
|
比较器 |
实现HIGH/IN/LOW 分选 |
10档分选；实现HIGH/IN/LOW 分选 |
|
内部数据保存 |
可记录2400组测试数据 |
搭配电脑软件记录测试数据 |
|
触发模式 |
内部触发、自动触发 |
内部触发,外部触发，手动触发，总线触发 |
|
其他功能 |
偏置电压补偿；材料温度补偿功能； |
温度补偿功能；电源频率设置； |
|
接 口 |
USB接口 外部触发口 |
外部I/O接口，LAN接口，RS232接口，RS485接口 |
|
电 源 |
12V/1700mAh锂电池或8节干电池 |
电压:100VAC~256VAC；频率:50Hz~60Hz |
|
额定功率 |
2.5W |
10W |
|
尺 寸 |
208mm*52mm*120mm ; |
325mm*215mm*96.5mm |
|
重 量 |
0.81kg |
2kg |
|
附 件 |
TSK9363A、TSK9348、充电器、TSK0370、 TSK0390、锂电池、USB |
TSK9344、TSK9348、TSK9800、PB36头、电源线、TSK934X-12 |
TSK3544多路电阻测试仪
