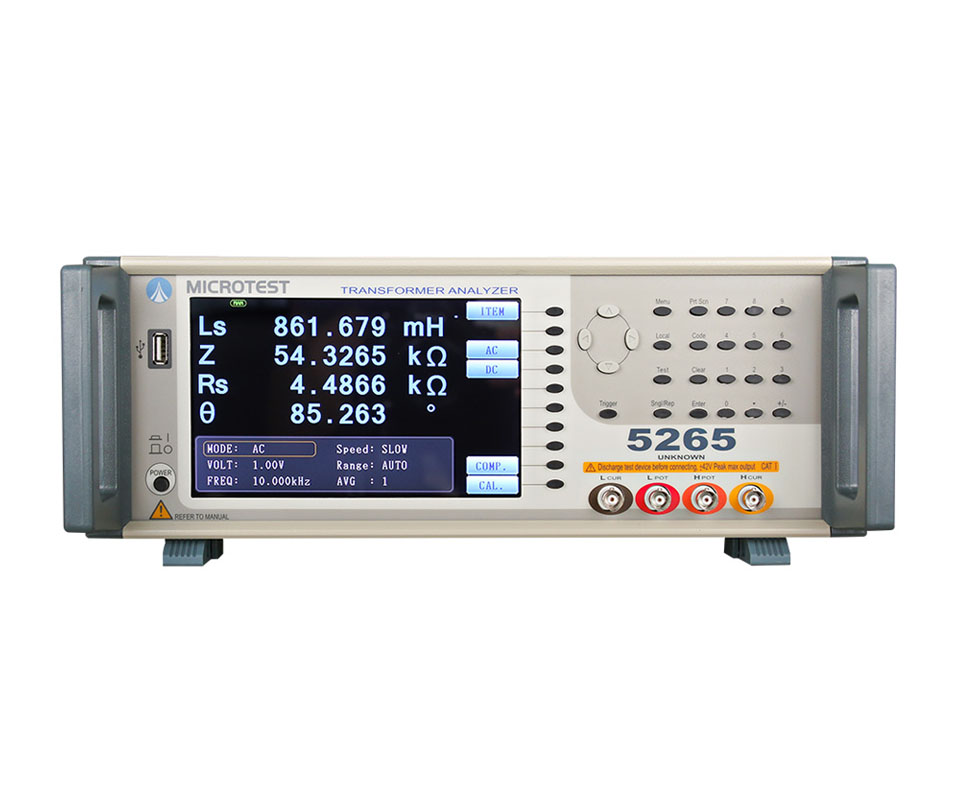

变压器测试仪5265

2020/10/14 点击数:282


益和 5265 变压器,测试频率为 10Hz-200kHz,测试点位为20点。基本精准度 ±0.1%,搭配F5620测试治具(含100mA直流偏置电流)。内建可储存128组测试档案。支援RS-232、Handler、LAN、USB Host等介面。适用于各种变压器进料、检验、品保等检测部门。



· 量测频率 10Hz-200kHz

· 20 通道数

· ±0.1% 基本精确度

· 可搭配气动测试治具,含 100mA 直流偏置 (F5620)· 内建 LCR 测试仪,一机两用,同时显示四种元数

· 开路、短路校正功能

· USB Host 可存取设定档案、测试资料和画面撷取图片

· 支援 RS-232、Handler、LAN、USB Host 等介面

· 适用于各种变压器进料、检验、品保等检测领域


量测数据





测量频率

10Hz-200kHz

测试通道数

20

测量频率解析度

五位数

AC测试信号位准

10mV-2Vrms

圈数比频率

50Hz-200kHz

输出阻抗

100Ω

       LCR 测试仪功能

       直流偏置电流治具(F5620)

100mA

 量测参数项目

电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路

规格





量测模式

LCR测试+变压器测试

等效电路

串联、并联

校正

开路、短路

内建储存

128组测试档案

USB Host 储存

 存档组数取决于USB容量大小

触发测试方式

自动、手动、外部

介面

RS-232、Handler、LAN、USB Host、EXT. I/O

电源需求

电压 98Vac-132Vac 或195Vac-264Vac

频率 47-63Hz

液晶萤幕显示

7吋TFT, 彩色显示(800*480)

操作环境

温度:10℃-40℃、湿度:10-90%RH

外观尺寸 W*H*D

344x145x343 mm

重量

9 Kg

参数量测范围









项目

范围

基本精准度
(AC 参数为 1KHz)

速度

L, LK

0.1nH ~ 9999.99H

0.1%

 25ms

C

0.00001pF ~ 999.99mF

 0.1%

 25ms

Q,D

0.00001 ~ 99999

 0.0005

 25ms

Z,X,R

0.00001Ω ~ 99.9999MΩ

 0.1%

 25ms

Y

0.01nS ~ 99.9999S

 0.1%

 25ms

θ

-180°~ +180°

 0.03°

 25ms

DCR

0.1mΩ ~ 99.999 MΩ

 0.1%

 25ms

Turn

<p class="MsoNormal" align="justify" style="margin-left:0.0000pt;text-indent:0.0
