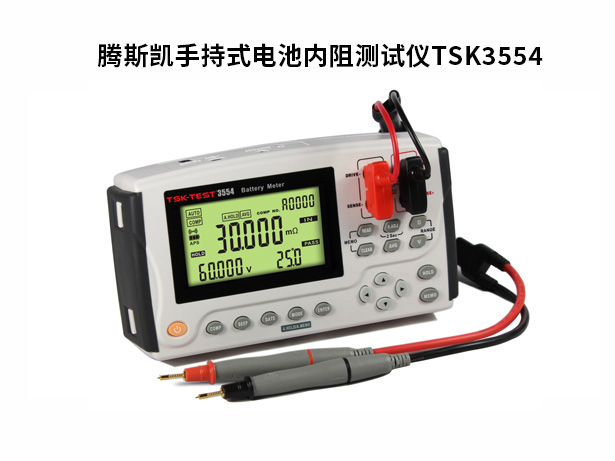

电池内阻测试仪的工作原理

电池内阻测试仪的工作原理主要基于电流-电压测量和内阻计算。以下是几种常见的测试方法：

1. 直流放电法：

   • 原理：通过在电池两端施加一个大电流放电，测量放电过程中电池两端的电压降，利用欧姆定律计算内阻。

   • 过程：使用大功率电阻作为负载，让电池短时间放电，通常为2-3秒，放电电流为40A至60A。记录放电时的电压降，通过公式 $�=\frac{�}{�}$ 计算内阻。

   • 特点：成本低，制造简单，但不适用于小容量电池，且大电流放电可能影响电池性能，产生热量并可能导致极化。

2. 交流注入法：

   • 原理：向电池注入一个较低频率（通常小于1kHz）的交流电流，测量电池两端的电压响应，通过锁相技术计算内阻。

   • 过程：交流电流通过电池，产生的电压信号被记录，根据欧姆定律和锁相技术计算内阻。

   • 特点：不需要放电，安全，适用于各种电池，但在线系统中易受干扰，且测量精度可能受频率影响。

3. 小直流放电法：

   • 原理：结合大电流放电法和交流注入法，使用小电流进行快速脉冲放电，利用锁相技术测量内阻。

   • 过程：以2A以内的小电流进行脉冲放电，测量电压降，通过锁相技术计算内阻。

   • 特点：适用于在线和离线测量，对电池无损伤，不干扰母线，测量精度高，速度快。

4. 交流阻抗法：

   • 原理：通过施加交流电流信号，分析电池的交流阻抗谱（奈奎斯特图），推导出电池的欧姆电阻、电荷转移电阻和扩散电阻。

   • 过程：使用电化学工作站，注入不同频率的交流电流，测量电压响应，绘制交流阻抗谱。

   • 特点：能够详细分析电池内部过程，提供更准确的信息，但需要专业知识，且测试条件和电池状态会影响结果。

5. 密度法：

   • 原理：测量电池电解液的密度来估计内阻。

   • 过程：通过密度计测量电解液密度，间接估计内阻。

   • 特点：应用范围窄，主要适用于开口铅酸电池。

6. 开路电压法：

   • 原理：通过测量电池开路电压来估算内阻。

   • 过程：记录电池的开路电压，通过电压变化估算内阻。

   • 特点：精度差，可能得出错误结论，不适用于所有情况。

7. 直流内阻测试方法（如HPPC、JEVSD7132003、HEV用高功率锂离子动力电池性能测试规范）：

   • 原理：通过特定的充放电循环测试，计算直流内阻。

   • 过程：根据不同标准进行特定的充放电循环，计算内阻。

   • 特点：适用于不同电池类型，但选择测试方法需考虑电池状态和测试目的。

   •

综上所述，电池内阻测试仪的工作原理多样，每种方法都有其适用场景和局限性，选择合适的方法可以更准确地评估电池的健康状态和性能。
